革の仕事で欠かすことのできない革を薄くする機械「皮漉機NP-201」。
革を薄くする際に使用する刃を研ぐグラインダー（砥石）が、残り少なくなってきたため、交換することにしました。
自分用の記録も兼ねて、交換作業の流れを写真で残しておきます。

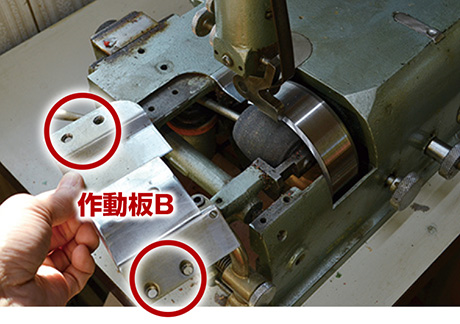

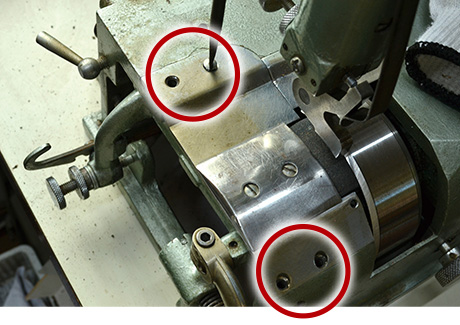

「作動板B」を固定しているマイナスネジ４本を取り外します。

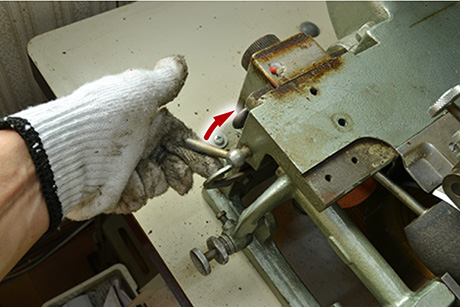

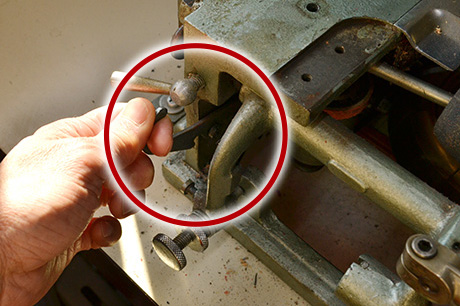

「スプリング張り調整レバー」を引っ張り、ボディ側のフックに引っ掛けます。
※何個目で固定されているのか覚えておきます

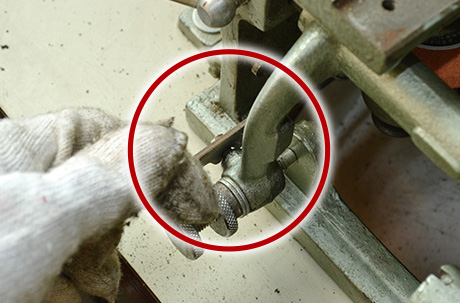

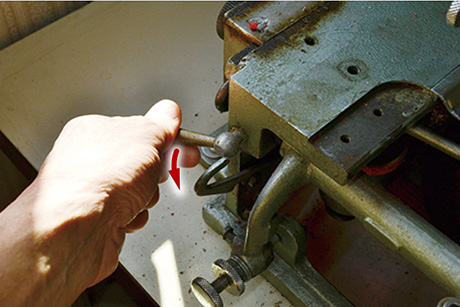

「センター止めネジ」を下に回して緩めます。

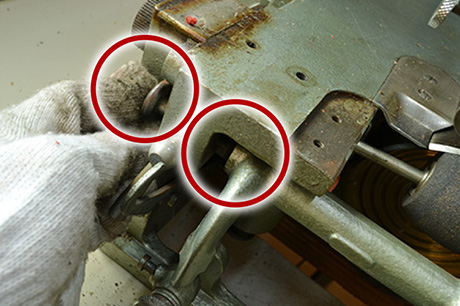

「センターピン」を外側へ引っ張ります。

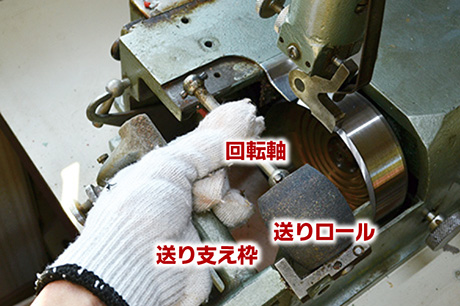

「送り支え枠」「送りロール」「回転軸」のユニットがすべて外れます。

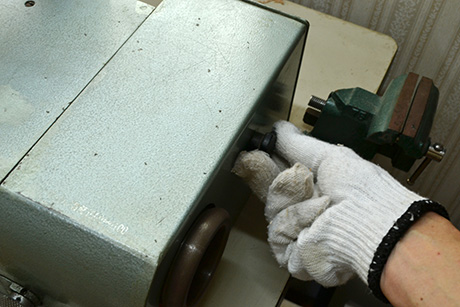

「安全カバー」のネジを緩めます。
「安全カバー」を取り外します。

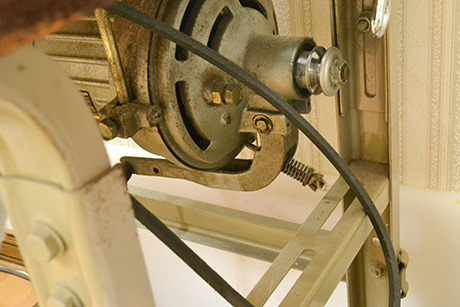

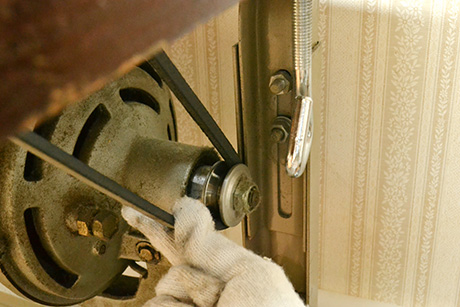

本体とクラッチ・ブレーキをつなぐ「送りベルト」を外していきます。

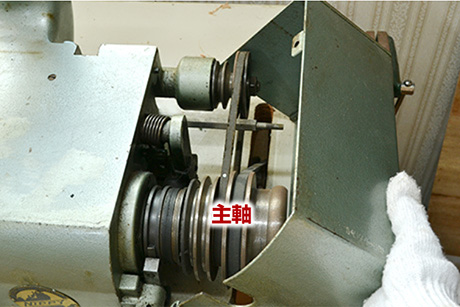

このベルトは「安全カバー」を取り外した時に現れる「主軸」を手で回すことで回転します。
手で外側に力を加えながら「主軸」を回して「送りベルト」を外します。

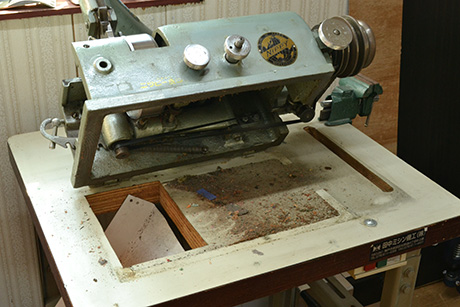

本体を持ち上げます。
たくさんの削りカスが溜まっているので、後でまとめて掃除をします。

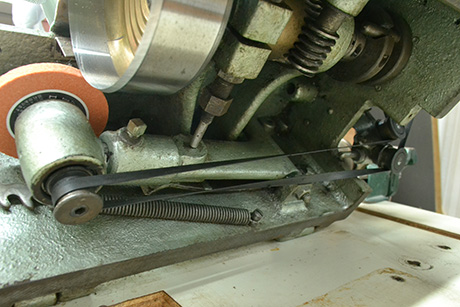

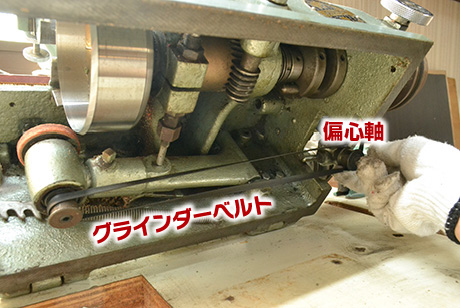

「グラインダー」を回転させる「グラインダーベルト」を確認します。
※「グラインダーベルト」を外す前に、張り方を忘れないよう写真などで記録しておきます

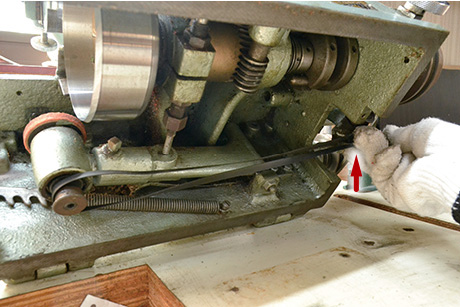

「グラインダーベルト」を方向転換させている「偏心軸」を上に持ち上げると「グラインダーベルト」の張りが緩みます。

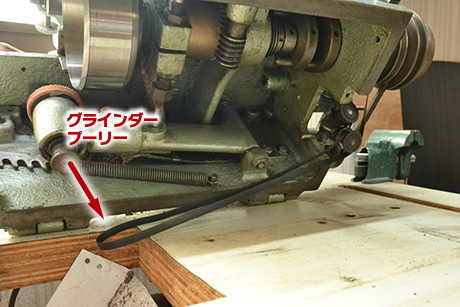

「グラインダーベルト」を緩めて「グラインダープーリー」から取り外します。

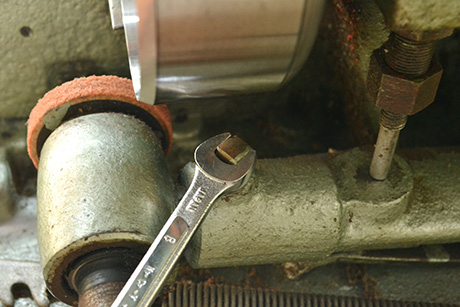

「研磨用アーム」を固定しているネジ（8mm）を、スパナなどで緩めます。
手前に引き抜きます。

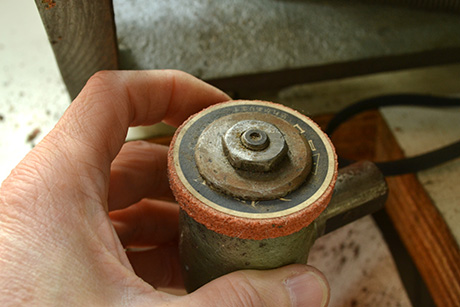

ギリギリまで使ったグラインダーを交換していきます。

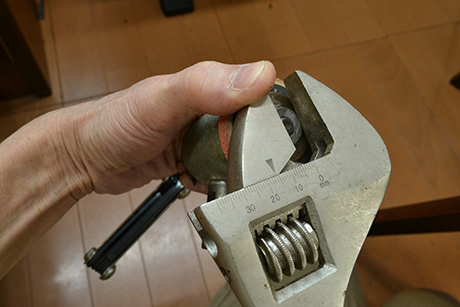

「砥石止め」ネジは、取扱説明書では17mmとなっていますが、若干のガタを感じたため、モンキーを使用しました。

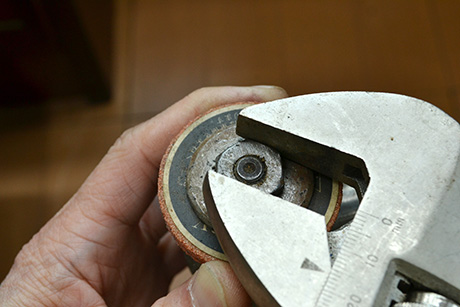

「砥石止め」ネジの反対側に、六角レンチ（5mm）を差し込み、モンキーを時計回りに回して緩めます
※逆ネジになっています

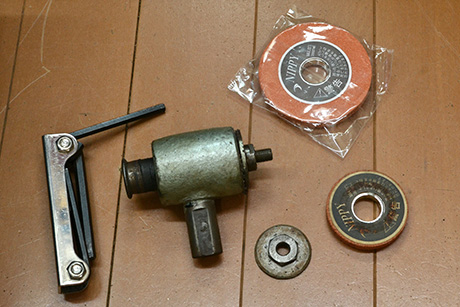

取り外した「グラインダー」と、新品の「グラインダー」、大きさの違いがよく分かります。

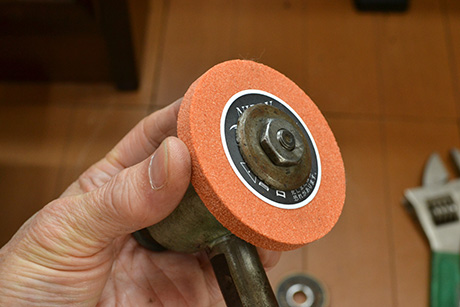

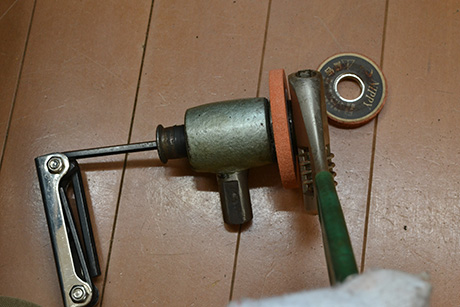

新品の「グラインダー」を差し込んで「砥石止め」を取り付けます。
最後までしっかりと締めます。
「研磨用アーム」は、床に置いた方が作業しやすいです。
「グラインダー」部分の奥など、漉きカスを掃除します。
※回転刃に少し触れただけでも手が切れる恐れがあるので、注意が必要です

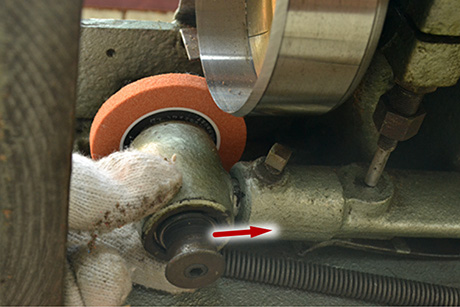

「研磨用アーム」を差し込みます。

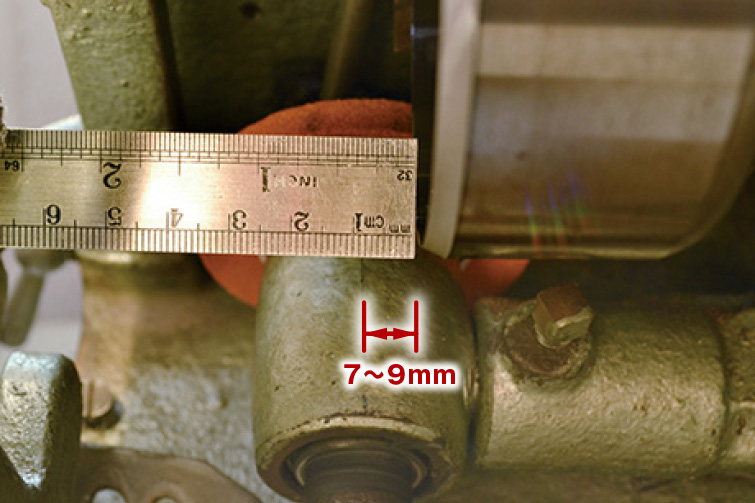

刃先から７〜９mmの位置にグラインダーのセンターがくるように取り付けます。

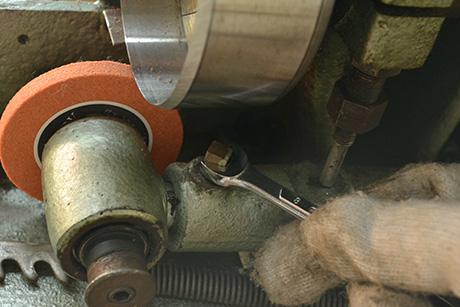

「研磨用アーム」の固定ネジ（8mm）を締めます。

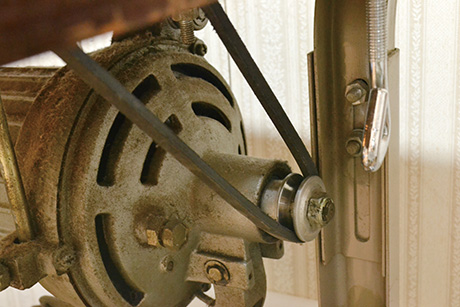

ベルトを元に戻します。

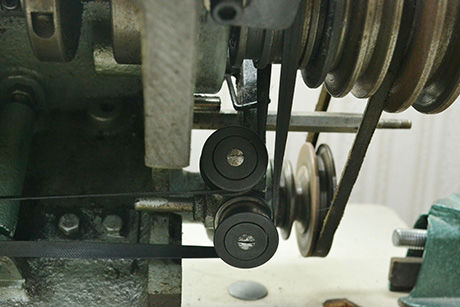

「偏心軸」部分も、ねじれがないか確認します。
本体をテーブルに下ろします。
「送りベルト」を、クラッチ・ブレーキの軸に取り付けます。

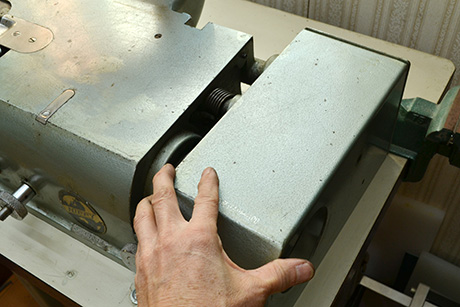

安全カバーを元に戻します。
「送り支え枠」「送りロール」「回転軸」のユニットを元に戻していきます。

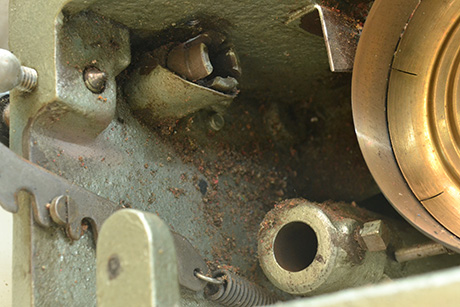

「回転軸」は「送りロール」と本体側の回転軸受にしっかりと差し込みます。

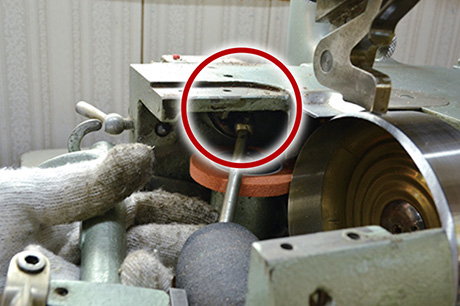

「ピン」を「送り支え枠」の中心に差し込みます。
反対側も同じように差し込んで「センターピン」を内側へ押して抜けないようにします。
「センター止めネジ」を上へ回して固定します。
「スプリング張り調整レバー」を元の位置に戻します。

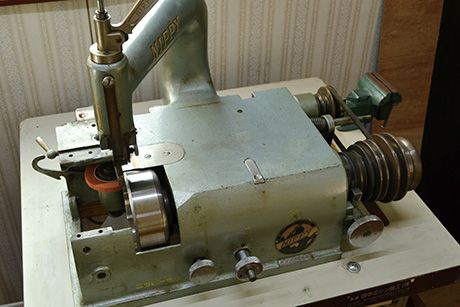

「作動板B」を取り付けます。

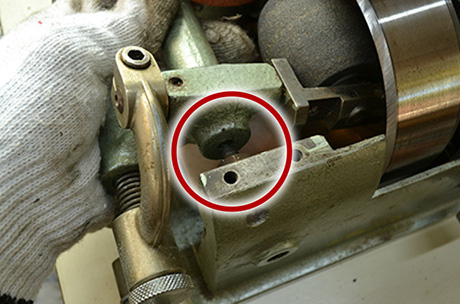

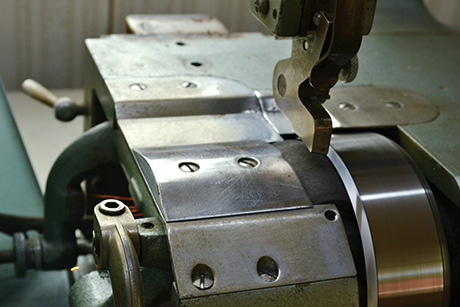

新しいグラインダーで、砥石が正常に丸刃が研げるか、動作確認をします。

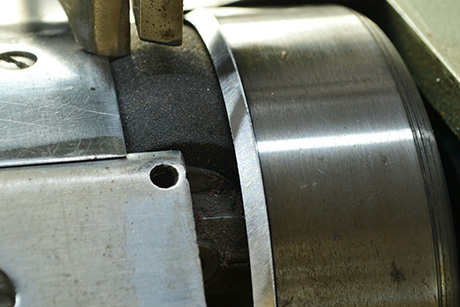

きれいに丸刃を研ぐことができました。

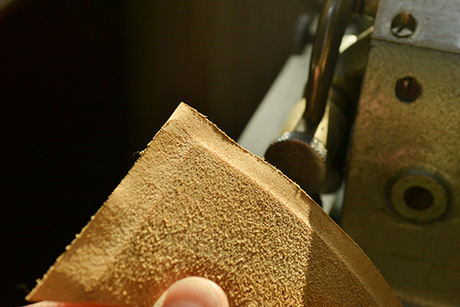

実際の革で漉いてみます。
きれいに革が漉けました。
ここまで読んでいただいた方、ありがとうございました。
作業記録としてまとめましたが、どなたかの参考になればうれしいです。
